軟化水設備中離子交換樹(shù)脂的顆粒尺寸和有關(guān)的物理性質(zhì)對它的工作和性能有很大影響。

樹(shù)脂顆粒尺寸

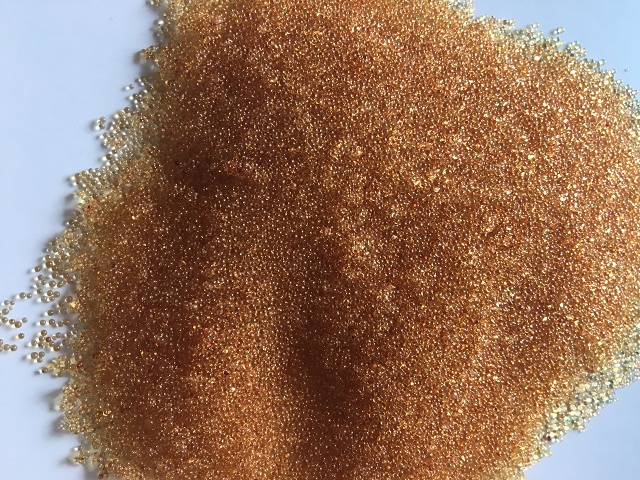

離子交換樹(shù)脂通常制成珠狀的小顆粒，它的尺寸也很重要。樹(shù)脂顆粒較細者，反應速度較大，但細顆粒對液體通過(guò)的阻力較大，需要較高的工作壓力；特別是濃糖液粘度高，這種影響更顯著(zhù)。因此，樹(shù)脂顆粒的大小應選擇適當。如果樹(shù)脂粒徑在0.2mm（約為70目）以下，會(huì )明顯增大流體通過(guò)的阻力，降低流量和生產(chǎn)能力。

樹(shù)脂顆粒大小的測定通常用濕篩法，將樹(shù)脂在充分吸水膨脹后進(jìn)行篩分，累計其在20、30、40、50……目篩網(wǎng)上的留存量，以90%粒子可以通過(guò)其相對應的篩孔直徑，稱(chēng)為樹(shù)脂的“有效粒徑”。多數通用的樹(shù)脂產(chǎn)品的有效粒徑在0.4～0.6mm之間。

樹(shù)脂顆粒是否均勻以均勻系數表示。它是在測定樹(shù)脂的“有效粒徑”坐標圖上取累計留存量為40%粒子，相對應的篩孔直徑與有效粒徑的比例。如一種樹(shù)脂（IR-120）的有效粒徑為0.4～0.6mm，它在20目篩、30目篩及40目篩上留存粒子分別為：18.3%、41.1%、及31.3%，則計算得均勻系數為2.0。

樹(shù)脂的密度
樹(shù)脂在干燥時(shí)的密度稱(chēng)為真密度。濕樹(shù)脂?單λ體積（連顆粒間空隙）的重量稱(chēng)為視密度。樹(shù)脂的密度與它的交聯(lián)度和交換基團的性質(zhì)有關(guān)。通常，交聯(lián)度高的樹(shù)脂的密度較高，強酸性或強堿性樹(shù)脂的密度高于弱酸或弱堿性者，而大孔型樹(shù)脂的密度則較低。例如，苯乙烯系凝膠型強酸陽(yáng)離子樹(shù)脂的真密度為1.26g/mL，視密度為0.85g/mL；而丙烯酸系凝膠型弱酸陽(yáng)離子樹(shù)脂的真密度為1.19g/mL，視密度為0.75g/mL。

樹(shù)脂的溶解性
離子交換樹(shù)脂應為不溶性物質(zhì)。但樹(shù)脂在合成過(guò)程中夾雜的聚合度較低的物質(zhì)，及樹(shù)脂分解生成的物質(zhì)，會(huì )在工作運行時(shí)溶解出來(lái)。交聯(lián)度較低和含活性基團多的樹(shù)脂，溶解傾向較大 。

膨脹度
離子交換樹(shù)脂含有大量親水基團，與水接觸即吸水膨脹。當樹(shù)脂中的離子變換時(shí)，如陽(yáng)離子樹(shù)脂由H+轉為Na+，陰樹(shù)脂由Cl－轉為OH－，都因離子直徑增大而發(fā)生膨脹，增大樹(shù)脂的體積。通常，交聯(lián)度低的樹(shù)脂的膨脹度較大。在設計離子交換裝置時(shí)，必須考慮樹(shù)脂的膨脹度，以適應生產(chǎn)運行時(shí)樹(shù)脂中的離子轉換發(fā)生的樹(shù)脂體積變化。

耐用性
樹(shù)脂顆粒使用時(shí)有轉移、磨擦、膨脹和收縮等變化，長(cháng)期使用后會(huì )有少量損耗和破碎，故樹(shù)脂要有較高的機械強度和耐磨性。通常，交聯(lián)度低的樹(shù)脂較易碎裂，但樹(shù)脂的耐用性更主要地決定于交聯(lián)結構的均勻程度及其強度。如大孔樹(shù)脂，具有較高的交聯(lián)度者，結構穩定，能耐反復再生 。

本新聞版權歸屬：湖南鑫泰環(huán)?？萍加邢薰?/span> http://www.cdxft.com   盜者必究

相關(guān)推薦：

     蒸汽鍋爐軟化水設備    工業(yè)循環(huán)水系統軟水設備    地下水軟化水設備     鍋爐軟化水設備

     賓館飯店小區軟水設備    洗衣印染軟化水設備     工業(yè)雙罐雙閥軟化水設備

     冷凍循環(huán)水系統軟化水設備    中央空調地暖軟化水設備
